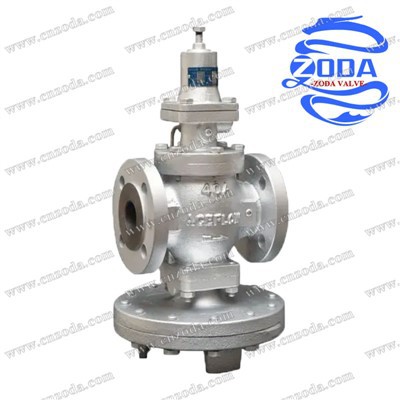

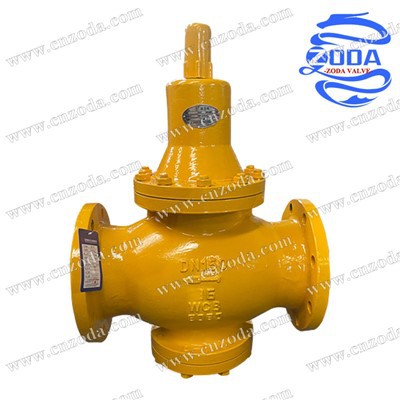

Sastoji se od dva dijela: glavnog ventila i pilot ventila. Podešavanjem pritiska opruge da bi se podesio izlazni pritisak, korišćenjem membrane za detekciju promena izlaznog pritiska i vođenjem klipa kroz otvaranje i zatvaranje pilot ventila da bi se podesila veličina područja protoka prigušnog dela glavnog ventila za postizanje funkcije smanjenja i stabilizacije pritiska. Glavni proizvod se uglavnom koristi za parni cjevovod, koji igra ulogu smanjenja i stabilizacije tlaka.
Karakteristike:
1.Pilotni ventil se uglavnom sastoji od sjedišta ventila, diska ventila, dijafragme, opruge, opruge za podešavanje i drugih dijelova.
2. Ovaj proizvod je napravio velika poboljšanja na osnovu običnih ventila za smanjenje pritiska, povećavajući površinu klipa i mijenjajući strukturu prigušivanja.
3 .Forma zaptivanja je promenjena, područje protoka je povećano, itd., čime su znatno poboljšane performanse u smislu osetljivosti, brzine protoka, veka itd.
4. Uglavnom se koristi u parnim cjevovodima, pogodno za parne cjevovode s velikim protokom, velikim promjenama protoka i velikim promjenama ulaznog tlaka.
Princip rada
Izlazni pritisak djeluje i na donju površinu dijafragme i na donju površinu diska. Kada ovaj pritisak premaši postavljenu vrijednost opruge, ona komprimira oprugu, uzrokujući zatvaranje diska. U nedostatku nizvodnog protoka vode, izlazni pritisak obično ostaje blizu podešene vrijednosti, pri čemu je njegova varijacija samo oko 8% promjene ulaznog tlaka.
Tehnički parametri i pokazatelji učinka
|
PN (Mpa) |
1.6 |
2.5 |
4 |
6.4 |
10 |
16 |
|
Ispitni pritisak ljuske (Mpa)* |
2.4 |
3.75 |
6 |
9.6 |
15 |
24 |
|
Ispitni pritisak zaptivanja (Mpa) |
1.6 |
2.5 |
4 |
6.4 |
10 |
16 |
|
Viši ulazni pritisak (Mpa) |
1.6 |
2.5 |
4 |
6.4 |
10 |
16 |
|
Raspon izlaznog pritiska (Mpa) |
0.1-1.0 |
0.1-1.6 |
0.1-2.5 |
0.5-3.5 |
0.5-3.5 |
0.5-4.5 |
|
Odstupanje karakteristike pritiska (Mpa) △P2P |
GB{0}} |
|||||
|
Odstupanje karakteristike protoka (Mpa)P2G |
GB{0}} |
|||||
|
Minimalna razlika pritiska (Mpa) |
0.15 |
0.15 |
0.2 |
0.4 |
0.8 |
1 |
|
Količina curenja |
0 stepen -80 stepen |
|||||
cv (mm)
|
DN (mm) |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
500 |
|
Životopis |
1 |
2.5 |
4 |
6.5 |
9 |
16 |
25 |
36 |
64 |
100 |
140 |
250 |
400 |
570 |
780 |
1020 |
1500 |
Obrazac za povezivanje i upute za narudžbu:Tip prirubnice: RF FM RJ
Standardi implementacije: JB79 GB9113 ANSI B16.5
Ukupne dimenzije (PN1.6-4.0) mm
|
DN |
Dimenzije |
|||
|
L |
H |
H1 |
||
|
1,6/2,5 MPa |
4.0MPa |
|||
|
15 |
160 |
180 |
295 |
90 |
|
20 |
160 |
180 |
330 |
98 |
|
25 |
180 |
200 |
330 |
110 |
|
32 |
200 |
220 |
330 |
110 |
|
40 |
220 |
240 |
345 |
125 |
|
50 |
250 |
270 |
345 |
125 |
|
65 |
280 |
300 |
350 |
130 |
|
80 |
310 |
330 |
385 |
160 |
|
100 |
350 |
380 |
385 |
170 |
|
125 |
400 |
450 |
400 |
200 |
|
150 |
450 |
500 |
415 |
210 |
|
200 |
500 |
550 |
475 |
240 |
|
250 |
650 |
525 |
290 |
|
|
300 |
800 |
580 |
335 |
|
|
350 |
850 |
620 |
375 |
|
|
400 |
900 |
660 |
405 |
|
|
450 |
900 |
730 |
455 |
|
|
500 |
950 |
750 |
465 |
|
