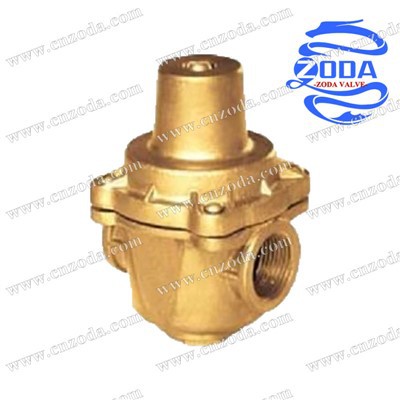

Ventil za redukciju pritiska gasa visokog pritiska je dizajniran da snizi pritisak izvora gasa i stabilizuje ga na unapred određenoj vrednosti. Klasifikovan kao ventil za smanjenje pritiska pilotskog klipa, sastoji se od dve bitne komponente: glavnog ventila i pilot ventila. Pilotni ventil se prvenstveno sastoji od sjedišta ventila, diska ventila, dijafragme, opruge, opruge za podešavanje i drugih povezanih dijelova.
Prednost
1.Ovaj sistem je dizajniran da maksimizira efikasnost i osigura pouzdan rad.
2. Optimizacijom svog dizajna i funkcionalnosti, postiže se optimalna efikasnost, omogućavajući efikasno upravljanje resursima i postizanje vrhunskih performansi.
3. Kroz napredni dizajn i inženjering, optimizira hidrauličku efikasnost, osiguravajući gladak i efikasan protok tekućine unutar sistema. Ove poboljšane performanse dovode do poboljšane ukupne efikasnosti i produktivnosti sistema.
FAQ
1. Koje su vaše prednosti?
Pažljiva pažnja na svaki detalj ventila
Sigurna predanost: vjerujte nam, posvetit ćemo 100% truda vašem zadovoljstvu
Zašto ne probati?
Kako radi
Kada medij uđe u donju komoru tijela ventila, primjenjuje pritisak prema gore na ploču ventila. Istovremeno, medij teče u gornju komoru membrane kroz kontrolnu cijev koja se nalazi izvan glavnog ventila.
Pritisak u gornjoj komori reguliše pilot ventil. Ova razlika pritiska između gornje i donje šupljine određuje kretanje diska, što rezultira prilagođavanjem izlaznog pritiska.
Kako se pritisak u gornjoj i donjoj komori izjednačava, disk ventila se stabilizuje u određenom položaju, održavajući konstantan izlazni pritisak. Ova funkcija služi za stabilizaciju pritiska unutar sistema, osiguravajući konzistentan i pouzdan rad.
Izlazni pritisak primjenjuje silu i na donju površinu dijafragme i na donju površinu diska. Kada pritisak premaši postavljenu vrijednost opruge, ona komprimira oprugu, uzrokujući zatvaranje diska. Kontinuirani protok vode kroz ventil za smanjenje pritiska rezultira efektom samoprigušenja, doprinoseći sve stabilnijem otvaranju i zatvaranju tokom vremena.
Glavni tehnički parametri i indikatori učinka
|
PN (Mpa) |
1.6 |
2.5 |
4 |
6.4 |
10 |
16 |
|
Ispitni pritisak ljuske (Mpa)* |
2.4 |
3.75 |
6 |
9.6 |
15 |
24 |
|
Ispitni pritisak zaptivanja (Mpa) |
1.6 |
2.5 |
4 |
6.4 |
10 |
16 |
|
Viši ulazni pritisak (Mpa) |
1.6 |
2.5 |
4 |
6.4 |
10 |
16 |
|
Raspon izlaznog pritiska (Mpa) |
0.1-1.0 |
0.1-1.6 |
0.1-2.5 |
0.5-3.5 |
0.5-3.5 |
0.5-4.5 |
|
Odstupanje karakteristike pritiska (Mpa) △P2P |
GB{0}} |
|||||
|
Odstupanje karakteristike protoka (Mpa)P2G |
GB{0}} |
|||||
|
Minimalna razlika pritiska (Mpa) |
0.15 |
0.15 |
0.2 |
0.4 |
0.8 |
1 |
|
Količina curenja |
X/F (PTFE/guma): OY (tvrda brtva): GB12245-1989 |
|||||
Test ljuske ne uključuje dijafragmu i gornji poklopac
Cv (mm)
|
DN (mm) |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
500 |
|
Životopis |
1 |
2.5 |
4 |
6.5 |
9 |
16 |
25 |
36 |
64 |
100 |
140 |
250 |
400 |
570 |
780 |
1020 |
1500 |
Ukupne dimenzije
|
DN |
Dimenzije |
|||
|
L |
H |
H1 |
||
|
1,6/2,5 MPa |
4.0MPa |
|||
|
15 |
160 |
180 |
295 |
90 |
|
20 |
160 |
180 |
330 |
98 |
|
25 |
180 |
200 |
330 |
110 |
|
32 |
200 |
220 |
330 |
110 |
|
40 |
220 |
240 |
345 |
125 |
|
50 |
250 |
270 |
345 |
125 |
|
65 |
280 |
300 |
350 |
130 |
|
80 |
310 |
330 |
385 |
160 |
|
100 |
350 |
380 |
385 |
170 |
|
125 |
400 |
450 |
400 |
200 |
|
150 |
450 |
500 |
415 |
210 |
|
200 |
500 |
550 |
475 |
240 |
|
250 |
650 |
525 |
290 |
|
|
300 |
800 |
580 |
335 |
|
|
350 |
850 |
620 |
375 |
|
|
400 |
900 |
660 |
405 |
|
|
450 |
900 |
730 |
455 |
|
|
500 |
950 |
750 |
465 |
|
